Placă de sunet pe USB modificată

Later edit Feb. 2019
Nu a dat rezultatele mult sperate.
Am reluat totul de la zero.
Vezi articolul acesta.

Placa de sunet descrisă aici nu a reușit sa satisfacă toate exigențele.
Schema care îmi plăcea mie

nu s-a putut implementa doar din soft, deoarece:
– deși are o intrare de microfon și una de linie, cea de microfon nu se poate folosi ca linie
– deși are 6 canale, doar pe front iese sunetul. Pe celelalte ieșiri ai semnal doar dacă ai vreun film 5+1. Dacă nu, stereo normal, tată.

Iată-mă așadar nevoit să pun mâna pe scule și să trec la operație.
1. Am întrerupt canalul de microfon și mufa am legat-o la line stânga. Astfel am 2 mufe pe 2 intrări, left și right.
– mufele de mic și line scoase

– canalul de mic și line left întrerupte

– luat semnalul de la mufa de microfon …

– și conectat la line left


– pentru reglajul sunetului pe fiecare canal, se intră frumos în recording devices la levels

– pentru monitorizarea sunetului, se bifează la listen, ascultarea pe difuzorul calculatorului (unde se poate pune o cască, să nu deranjezi toată casa cu zgomote de parcă e invazia extraterestră)

2. Pentru ieșire am aplicat aceeași filozofie. Am întrerupt canalul stâng spre front și l-am dirijat spre center. Bineînțeles, traseul de center a fost anulat pe placă.
– mufele de front și center scoase

– traseele respective întrerupte

– stânga de la front mutată la center (firul albastru)
   – pentru reglajul volumului pe ieșiri, avem în playback devices – USB speakers levels

Așadar, am intrare separată pentru stânga și dreapta și la fel, ieșire separată pentru stânga și dreapta. Cu reglaje de volum individuale.

În softul pe care îl folosesc de bază în radio digital, MixW, setez sunetul pe placa externă USB.

În final treaba arată cam așa și satisface toate exigențele 😉 .

Later edit
După mai multe teste, am constatat că MixW nu vede canalul drept pe intrare. Când faci din stereo – mono, se ia canalul stâng, nu se combină, deci canalul drept e ignorat.
Am legat împreună stânga cu dreapta, ca să intre toate. Ștrapul mic roșu.

La ieșire se pare că scoate stereo, că se aude semnal pe ambele canale.

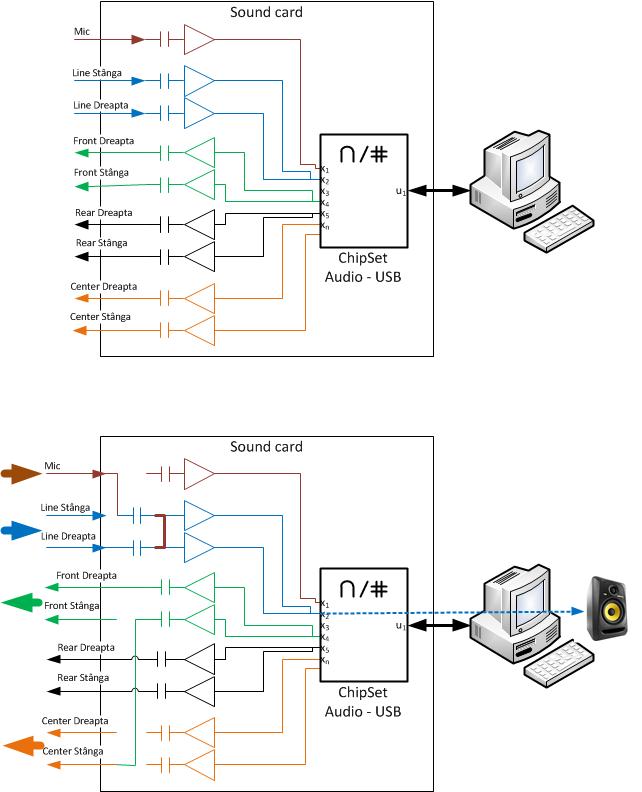

Pentru înțelesul tuturor, cum arată schema bloc înainte și după modificări. (Dă matale singur zoom)

Later edit Feb. 2019
Nu a dat rezultatele mult sperate.
Am reluat totul de la zero.
Vezi articolul acesta.
